AHC Makine Rapıd Drıllıng Toolchange 4013 Otomatik Takım Değiştirmeli Cnc Kontrol Üniteli Çoklu Delik Makinesi

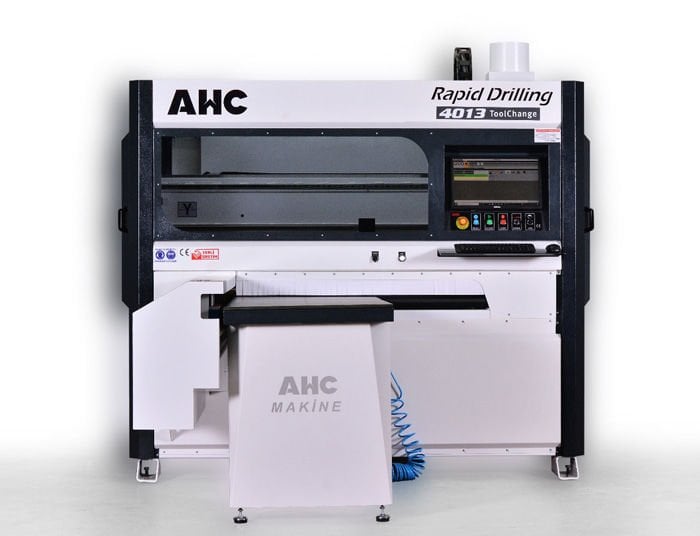

RAPID DRILLING TOOLCHANGE 4013
OTOMATİK TAKIM DEĞİŞTİRMELİ CNC KONTROL ÜNİTELİ ÇOKLU DELİK MAKİNESİ
Rapid Drilling ToolChange 4013 makinesi delik delme, kanal açma ve freze işlemlerini hızlı ve hassas şekilde gerçekleştirmektedir. Aynı zamanda freze motoru ile köşe yuvarlama, dairesel boşaltma, kare boşaltma gibi işlemleri gerçekleştirerek modüler mobilya alanında kolaylık sağlamaktadır. Takım değiştirme modülü ile otomatik olarak takım değiştirme ve takım boy ölçme işlemini yapmaktadır. Üretim kapasitenizi arttıran CNC delik makinesidir. Çift tutucular ile parçayı kaydırmadan, 4 kenar ve üst yüzey olmak üzere parçanın 5 yüzeye işlemlerini gerçekleştirmektedir. Ön arka besleme ve boşaltma tablasına sahiptir. Ön besleme tablası havalı tabla olarak tasarlanmıştır. Yüksek verimlilik ve esneklik sağlar.
TPA CAD parametrik yazılım sayesinde tekrar tekrar çizim yapmaktan kurtarmaktadır. Bir kez yapılan çizim, farklı parçalar gelse bile sadece yeni parçanın ölçülerini girdiğinizde kendisi otomatik olarak önceden hazır olan çalışmanızı optimize ederek gerekli kaydırmaları, delikleri, hatta delik sayılarını atamakta ve ayarlamaktadır.
Teknik Özellikler
TPA CAD çizim programı(standart) |
Fithole,Alphacam,Autocad,Artcam,Cabinet vb. programlarla haberleşme imkanı |
Y ekseni min: 50mm max:1300 |
X ekseni min: 150mm max:sınırsız |
Z ekseni min: 3mm max:45mm |
FAM çoklu delik ünitesi |
Parçanın 5 tarafını işleme kapasitesi |

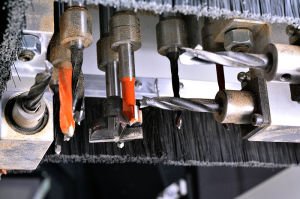

9 dikey delici |
2+2 X yönünde yatay delici |
1+1 Y yönünde yatay delici |
Kanal açıcı testere |
Servo kontrollü X,Y,Z eksenleri |

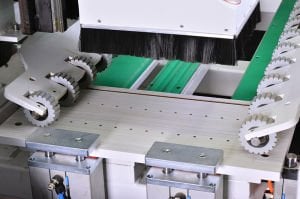

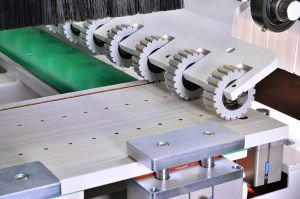

2 adet parça tutucu |
Ön arka besleme ve boşaltma tablası |
Otomatik yağlama |
Hava yüzdürmeli ön ve arka tabla |
5,5 kw 18000 devir takım değiştirmeli spindle motor |
Makine hızı 60 m/dk |
